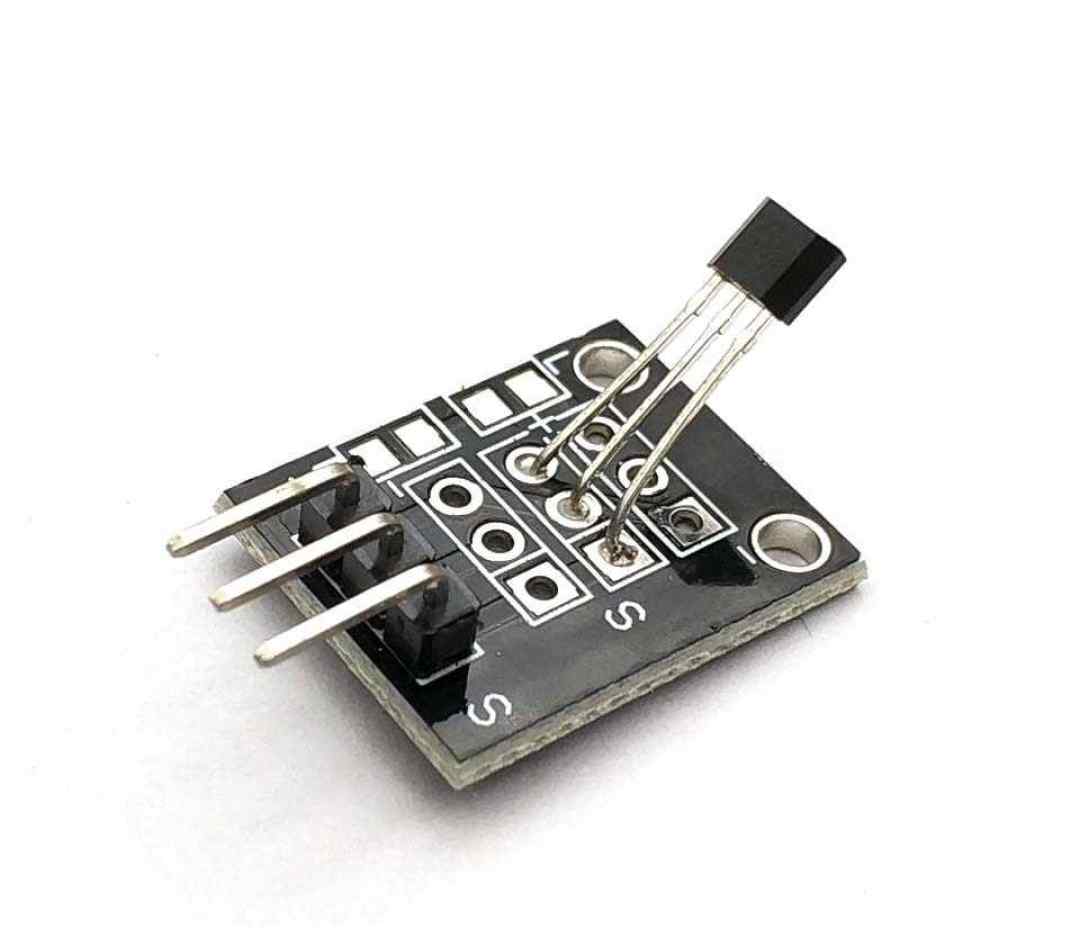

Sensor Efecto Hall
El detector de efecto hall magnético contiene un circuito integrado 3144UA-S diseñado para detectar campos magnéticos. Cuando se le aproxima el campo magnético de un objeto (por ejemplo un imán) indica esta detección cerrando a tierra el pin “S”, que es el colector de un transistor NPN sin resistor de polarización. ...
SKU: 19243
El detector de efecto hall magnético contiene un circuito integrado 3144UA-S diseñado para detectar campos magnéticos. Cuando se le aproxima el campo magnético de un objeto (por ejemplo un imán) indica esta detección cerrando a tierra el pin “S”, que es el colector de un transistor NPN sin resistor de polarización. El método de funcionamiento está basado en el efecto Hall.
La tensión de trabajo es desde 4,5 a 24 Voltios VDC
Consume 3 mA en reposo y 8 mA cuando detecta un campo magnético
La tensión de la señal de salida depende de la conexión del resistor de polarización (pull-up): 3,3V, 5V
La temperatura de trabajo va desde -40 a 85 grados C.
Dimensiones: 18,5 mm x 15 mm
