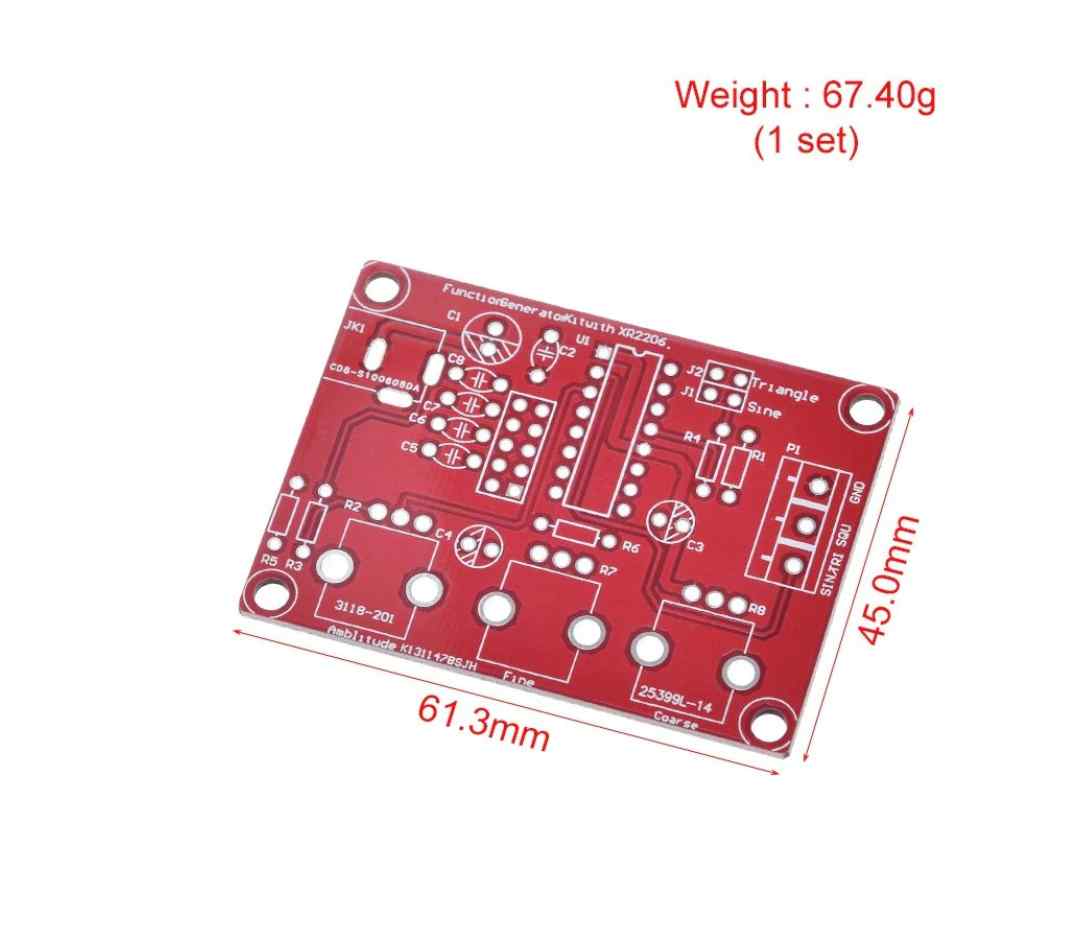

Generador De Señales Xr2206

El Módulo Generador de señales con XR2206 genera señales desde 0.01hz hasta 1Mhz, genera onda de senoidal, triángular y cuadrada con gran estabilidad y precisión

Fuente de alimentación de voltaje: entrada de 9-12V CC

Formas de onda: cuadrada, sinusoidal y triangular

Impedancia: 600 Ohm + 10%

Frecuencia: 1Hz - 1MHz

Onda sinusoidal

Amplitud: 0 - 3V a entrada de 9V CC

Distorsión: menos de 1% (a 1kHz)

Planitud: + 0.05dB 1Hz - 100kHz

Onda cuadrada

Amplitud: 8V (sin carga) a 9V ENTRADA DE CC.

Tiempo de subida: menos de 50ns (a 1kHz)

Tiempo de caída: menos de 30ns (a 1kHz)

Simetría: menos de 5% (a 1kHz)

Onda triangular

Amplitud: 0 - 3V a entrada de 9V CC

Linealidad: menos de 1% (hasta 100kHz) 10mA.
