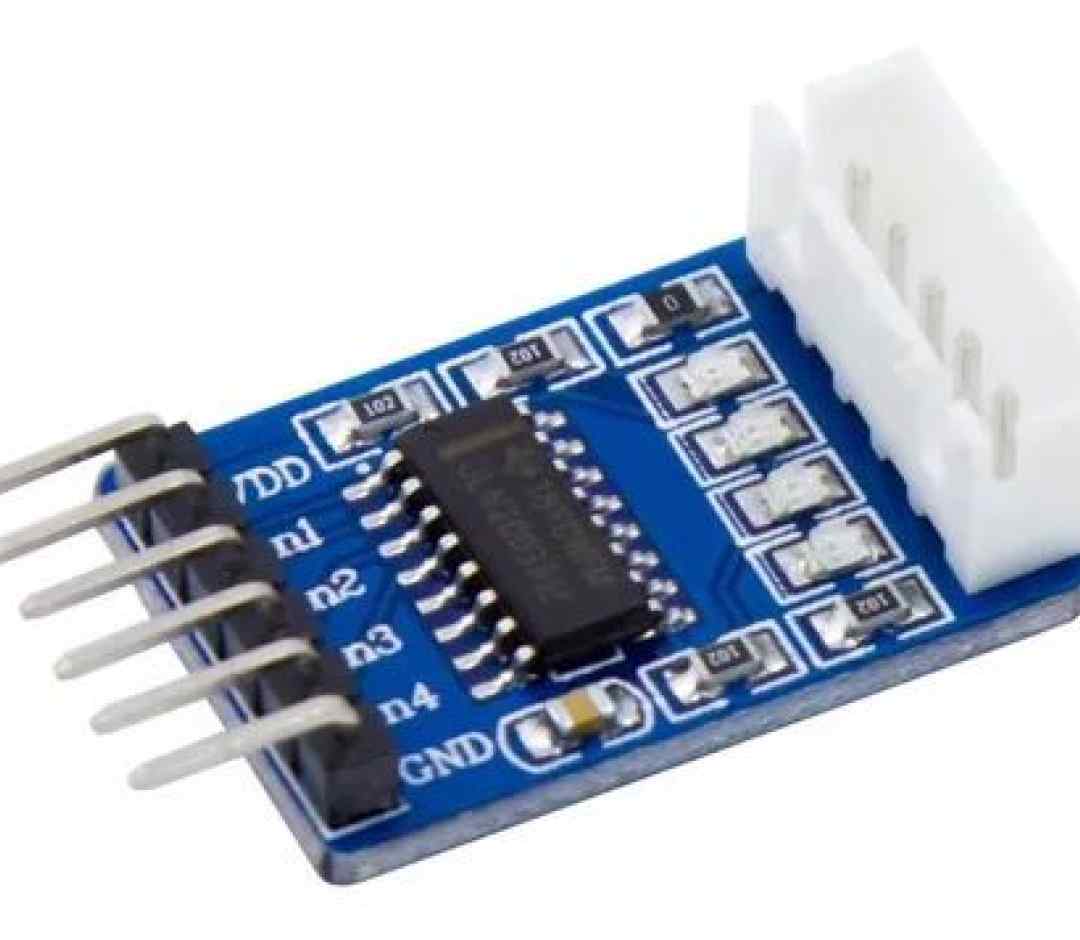

Controlador Para Motor Paso A Paso Uln2003

El módulo de control cuenta con el driver ULN2003, el cual posee una configuración Darlington que se encarga de incrementar el nivel de corriente para suplir la potencia necesaria que solicita el motor paso a paso. El módulo cuenta con una interfaz que permite la adaptación de cualquier motor paso a paso (conexión estándar) cuando se conecta directamente. Posee cinco lí­neas de conexión para el motor, además de cuatro fases.

Chip

ULN2003

Conexión

Directa al microcontrolador

Voltaje de entrada (ULN2003)

5V-12V

Compatibilidad

Motores paso a paso 4 fases (4 bobinas/inductores) unipolar de 5 hilos

Jumper

Permite paso de voltaje hacia el motor

LED's A, B, C, D

Indicadores del estado de las fases del motor

Tamaño

3.0cm x 3.0cm x 1.0cm
